1、適用范圍
    QT2B QT4 QT8 QTF系列起重機控制臺主要用于交流50HZ（60HZ），380V（440）及以下的控制電路中，控制起重運輸機械的電動機起動、調速、制動及換向。

2、型號含義

3、結構特征及工作原理

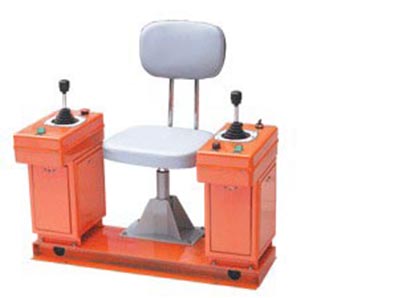

    控制臺的結構是由左、右控制箱及座椅（選購）組成?？刂婆_操作桿通過齒輪傳動帶動凸輪軸轉動，達到觸頭關合要求，前后、左右的位置可滿足實際使用的要求分為1~6檔，每臺控制臺可以同時控制四個機構觸頭組，分別控制起升機構、大車機構、小車機構（變幅機構）、回轉機構等，每個觸頭組可以安裝多只觸頭，觸頭數見表1。QT4、QTf起重機控制臺設有自動復位機構。
表1

4、性能及技術數據

4．1、控制臺適用于下列工作條件：
a、周圍空氣溫度，上限值+40℃，下限值-5℃，24小時內平均值不超過+35℃；
b、安裝地點空氣清潔，在+40℃的最高溫度下相對濕度不超過50%，較低溫度下相對濕度可以提高；
c、安裝地點的海拔高度不超過2000m；
d、垂直安裝，傾斜度不超過5°；
e、供電電網質量合格，進線電壓波動范圍不超過額定電壓值的±10%；
f、控制臺的污染等級為3級，安裝類別為III類; g、控制臺外殼的防護等級為lp30。
4．2、控制臺額定型工作電流見表3
表3

4．3、控制臺適用于斷續工作制，其基本負載因素為40%，額定操作頻率手柄操作力見表4
表4

4．4、控制臺的電壽命和機械壽命見表5
表5

注：操作手柄從零位向一個方向運行至終端，再返回零位為一次，機械壽命數值應在操作四個方向上平均分配。

5、外形尺寸和安裝尺寸

見圖1和表2

圖1
6、使用與保養

6．1、開箱檢查：外觀是否完整無損、操作機構是否靈活、零位自鎖是否可靠、接線與電氣原理圖是否一致。
6．2、帶有零位自鎖的控制臺必須有手指拉起自鎖桿后才能操作。嚴禁未拉起自鎖桿強制操作。
6．3、一般情況下每年對控制臺的觸頭進行清理一次，在清理觸點時，可用棉工醮無水酒精擦洗。定期檢查操作機構和觸頭機構的緊固件。

7、運輸、儲存條件

7．1、在運輸和儲存當中應防雨雪侵襲，儲存地點應空氣流通、干燥。
7．2、在運輸和儲存過程中，控制臺的溫度條件為-25~+55℃，短時（24h）溫度可達+70℃。
