名稱：BP2系列頻敏電阻器
詳細信息

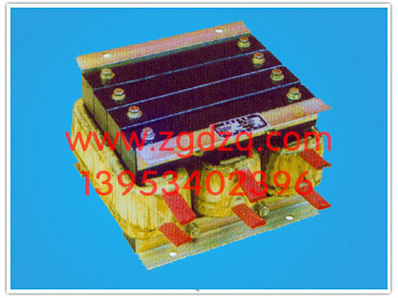

BP2系列頻敏電阻器
一、用途
l、BP2—700系列頻敏變阻器(以下簡稱變阻器)系接于==相交流50赫芝繞線型異步電動機(JR、JRZ、JRQ等)轉子回路中，作為短時起動之用。
電動機起動完畢后，應將變阻器切除。切除用的接觸器，刀開關等由用戶自備。
2、BP2—400、600系列頻敏變阻器，接于三相交流落50赫茲繞線型異步電動機(JR、JRZ、JRQ型)轉子同路中，作為重復短時起動，及反接或動力制動之用。
BP2—400、600系列變阻器，允許長期接于轉子回路中，可不另設短接器。
三、結構
1、BP2-700系列變阻器的外形，很象一個很大的三相電抗器。鐵芯由50毫米方鋼焊成的“山”字形，用不同片數疊裝成，以導磁及產生渦流損耗。鐵芯柱外套裝線圈，接受外施電壓，產生磁勢和反電勢。
外形尺寸、安裝尺寸、臺重量
|
型號
|
外表尺寸 正X側X高
|
安裝尺寸 正X側
|
重量（公斤）
|
|
BP2 ----701
BP2-----702
BP2-----703
BP2-----704
|
360X206X220
360X258X220
260X306X220
360X358X220
|
200X106
200X158
200X206
200X285
|
25
45
65
85
|
2 、BP2---400、600系列頻敏變阻器的外形，很象一個鐵損大的電抗器。鐵芯由山字形厚度鋼板疊裝組成，以導磁產生渦流損耗鐵芯柱套裝線圈，接受外施電壓，產生磁勢和反電勢.。
外形尺寸、安裝尺寸、臺重量
|
型號
|
外表尺寸 正X側X高
|
安裝尺寸 正X側
|
重量（公斤）
|
|
BP2 ----604
BP2-----608
BP2-----612
BP2-----616
BP2-----620
BP2-----624
BP2-----628
BP2-----406
BP2-----408
BP2-----410
BP2-----412
|
355X190X278
350X218X278
350X246X278
350X274X278
350X302X278
350X330X278
350X358X278
500X292X442
500X322X442
500X322X442
500X352X442
|
200X87
200X115
200X143
200X171
200X199
200X227
200X255
280X145
280X175
280X205
280X235
|
12
20
25
35
45
55
65
70
100
120
140
|
